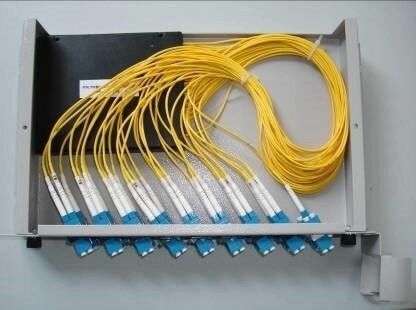

Bộ chia sợi quang Bộ chia quang loại khung với đầu nối SC UPC
Mô tả Sản phẩm
Bộ chia mạch sóng ánh sáng phẳng (PLC) là bộ chia công suất dựa trên tấm đế thủy tinh silica.Có hai loại Bộ chia PLC là 1xN và 2xN.Nó phân chia tín hiệu quang đồng đều từ một hoặc hai đầu vào thành nhiều đầu ra.Bộ chia có thể hoạt động theo hướng ngược lại để kết hợp nhiều tín hiệu thành một hoặc hai sợi.Đánh số được gắn thẻ với đánh dấu vĩnh viễn trên mỗi đầu ra để dễ nhận dạng cổng.
Thông số kỹ thuật
| Tên sản phẩm | Loại sản phẩm | Kích thước (rộng x sâu x cao) mm |
| Hộp chia khung 19 inch 1.5U | PLC321(SC) | 487×250×65,5 |
| Hộp chia khung 19 inch 1.5U | PLC321(FC) | 487×250×65,5 |
| Hộp chia khung 19 inch 1.5U | PLC321(LC) | 487×250×65,5 |
Đặc tính quang 2×N của Bộ chia quang PLC
| Tham số | Đơn vị | Mục lục | ||||||
| 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| băng thông làm việc | bước sóng | 1260～1610 | ||||||
| Mất chèn | dB | ≤4,0 | ≤7,5 | ≤10,8 | ≤14,1 | ≤17,4 | ≤20,4 | ≤24,0 |
| Mất mát liên quan đến phân cực | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| tính đồng nhất | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| mất mát trở lại | dB | ≥55 | ||||||
| định hướng | dB | ≥55 | ||||||
| nhiệt độ làm việc/bảo quản | ℃ | -40～+85 | ||||||
Đặc tính quang 1×N của Bộ chia quang PLC
| Tham số | Đơn vị | Mục lục | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| băng thông làm việc | bước sóng | 1260～1610 | ||||||
| Mất chèn | dB | ≤3,8 | ≤7,2 | ≤10,5 | ≤13,8 | ≤17,1 | ≤20,1 | ≤23,7 |
| Mất mát liên quan đến phân cực | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| tính đồng nhất | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| mất mát trở lại | dB | ≥55 | ||||||
| định hướng | dB | ≥55 | ||||||
| nhiệt độ làm việc/bảo quản | ℃ | -40～+85 | ||||||
